A solda orbital tornou-se referência quando o assunto é padronização, rastreabilidade e integridade em sistemas de tubulação industrial. Em segmentos onde não há margem para erro, esse processo automatizado garante juntas homogêneas, controle rigoroso de parâmetros e repetibilidade real.
Neste artigo, você entenderá por que a solda orbital resolve problemas críticos de qualidade, quais riscos ela elimina e por que contar com a tecnologia Swagelok eleva o nível das suas operações.
Sumário
Solda orbital: precisão que define o desempenho
A solda orbital é um processo automatizado no qual um arco elétrico gira 360 graus ao redor do tubo, mantendo parâmetros controlados durante toda a execução. Diferentemente da soldagem manual, o operador programa corrente, rotação, tempo e pulsação, garantindo uniformidade do cordão.
A escolha do método de soldar impacta diretamente na integridade do sistema, tanto que, em linhas de alta pureza, instrumentação ou condução de fluidos críticos, pequenas imperfeições geram grandes consequências. Por isso, a solda orbital conquistou espaço em setores como farmacêutico, biotecnologia, semicondutores, óleo e gás e energia.
Além disso, empresas que buscam certificações e conformidade com normas internacionais exigem processos rastreáveis. Nesse cenário, a automação não é apenas diferencial técnico, mas requisito operacional.
A automação e controle total com solda orbital
O equipamento mantém parâmetros constantes durante todo o ciclo, garantindo uniformidade em cada junta executada. Além disso, o sistema permite armazenar programas validados. Isso significa que, uma vez definido o procedimento ideal para determinado diâmetro e espessura, o operador pode replicá-lo quantas vezes forem necessárias com o mesmo padrão.
Entre os principais componentes do sistema, destacam-se:
- Cabeçotes de solda de diversos tamanhos
- Fontes de alimentação programáveis
- Blocos de fixação e collets de alta precisão
- Acessórios e peças de reposição específicas
Cada elemento cumpre função crítica. O cabeçote assegura alinhamento e proteção do arco. A fonte controla corrente e rotação. Os sistemas de fixação garantem concentricidade. Assim, o conjunto opera como um ecossistema integrado.
Consequentemente, empresas que adotam a solda orbital da Swagelok observam redução significativa de retrabalho e maior previsibilidade de desempenho.
Engenharia de processo: análise técnica dos componentes da solda orbital
Para compreender plenamente por que a solda orbital entrega controle térmico, integridade metalúrgica e repetibilidade dimensional, é fundamental analisar tecnicamente cada subsistema envolvido. Pois, diferentemente da soldagem manual GTAW convencional, o sistema orbital integra controle mecânico, elétrico e atmosférico em um único ciclo programado.

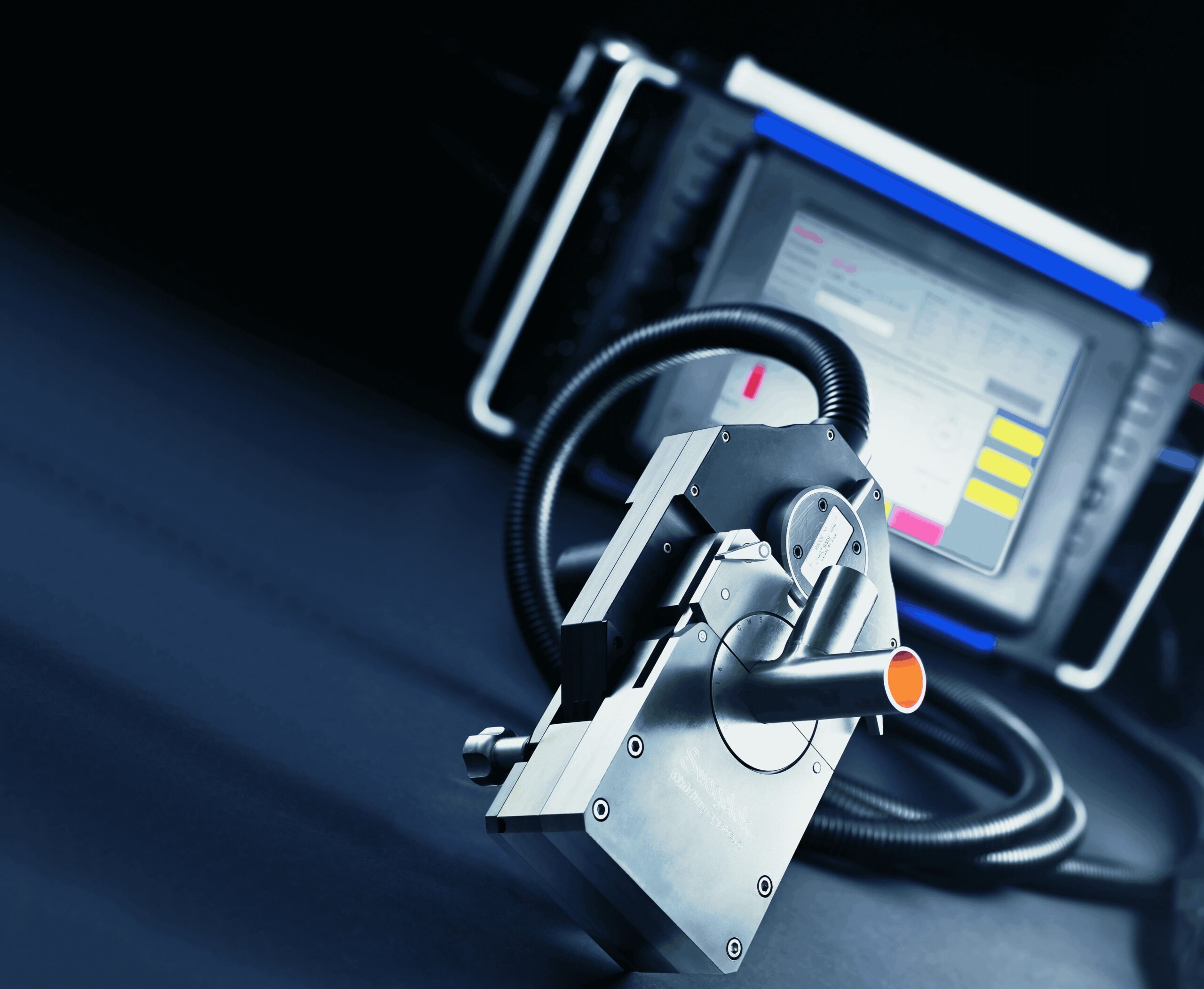

Cabeçotes de solda orbital: controle geométrico, térmico e atmosférico
Os cabeçotes de solda orbital operam com rotação motorizada de 360°, mantendo distância constante entre eletrodo de tungstênio e superfície do tubo. Esse controle geométrico assegura estabilidade do arco elétrico e uniformidade na distribuição de energia ao longo da circunferência.
Nos modelos fechados, amplamente utilizados em indústrias farmacêutica, biotecnológica e de semicondutores, o cabeçote cria uma câmara selada ao redor da junta. Esse encapsulamento permite controle rigoroso da atmosfera interna com gás inerte, normalmente argônio de alta pureza.
Esse ambiente controlado reduz significativamente a oxidação, minimiza coloração térmica e preserva as propriedades metalúrgicas da zona fundida. Como resultado, obtém-se uma microestrutura homogênea, com menor risco de inclusões ou contaminações superficiais.
Além disso, o torque e a velocidade de rotação permanecem constantes durante todo o ciclo. Isso garante aporte térmico uniforme e penetração controlada em toda a circunferência, fator determinante para resistência mecânica e estanqueidade.

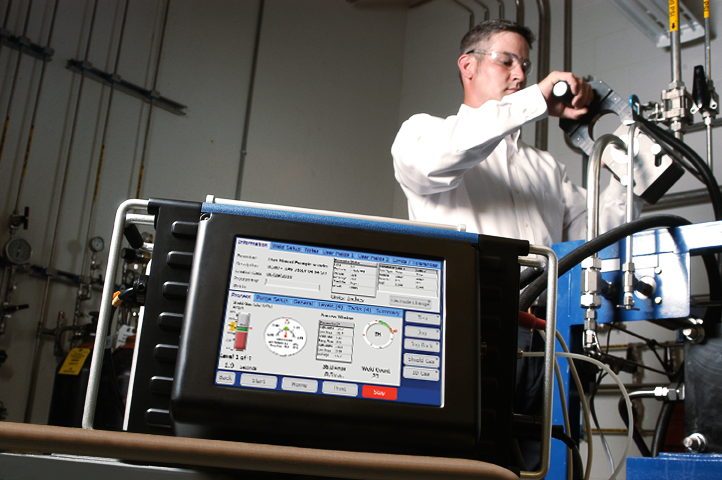

Fonte de alimentação programável: controle do aporte térmico e rastreabilidade
A fonte de alimentação da solda orbital funciona como unidade de controle de processo. Ela regula corrente contínua, pulsação, tempo de arco, velocidade de rotação e rampas térmicas de partida e finalização.
O controle de corrente pulsada permite modular o aporte térmico de forma precisa. Ou seja, durante o pico de corrente, o sistema promove fusão adequada do material base. Durante a corrente de base, reduz o calor acumulado, controlando a largura da zona termicamente afetada.
Esse gerenciamento térmico é essencial para evitar dilatação excessivo, distorções dimensionais e tensões residuais elevadas. Em tubos de paredes finas, o controle fino de energia previne perfurações e colapsos internos.
Outro ponto relevante envolve a repetibilidade paramétrica. A possibilidade de armazenar programas validados assegura que juntas subsequentes sejam executadas sob exatamente as mesmas condições elétricas e mecânicas. Sendo assim, isso facilita qualificação de procedimentos e auditorias técnicas, além de atender requisitos regulatórios em indústrias controladas.
Caso queira mais algumas informações, visite a página do produto no site da Swagelok clicando aqui.
Blocos de fixação e collets
A integridade de uma solda orbital começa antes da abertura do arco. O alinhamento axial entre os tubos influencia diretamente a distribuição de energia e a geometria final.
Blocos de fixação e collets de precisão garantem concentricidade e eliminam desalinhamentos angulares ou radiais. Esse controle dimensional evita formação de degraus internos, que poderiam comprometer escoamento de fluido ou criar zonas de retenção.
Em aplicações sanitárias, a ausência de desníveis internos reduz risco de biofilme e facilita processos de limpeza CIP. Do mesmo modo, em sistemas de alta pressão, o alinhamento adequado contribui para distribuição homogênea de tensões mecânicas ao longo da junta.
Além disso, a fixação rígida minimiza vibrações durante a rotação do cabeçote, preservando estabilidade do arco e repetibilidade geométrica.
Acessórios e componentes críticos
Eletrodos de tungstênio, difusores de gás, vedações internas e componentes móveis do cabeçote exercem influência direta na estabilidade da solda.
O perfil adequado do eletrodo impacta concentração de energia e formato. Desgaste irregular pode gerar instabilidade térmica e variações. Por isso, a especificação correta e a substituição preventiva são fundamentais para manter desempenho previsível.
Além disso, o controle do fluxo de gás de proteção assegura atmosfera inerte consistente ao redor da poça de fusão. Variações nesse fluxo podem introduzir oxidação ou porosidade.
Quando o sistema opera com peças originais e manutenção adequada, mantém repetibilidade ao longo de ciclos prolongados. Isso reduz paradas não programadas e preserva parâmetros previamente qualificados.
Converse com um especialista e tire suas dúvidas
Ao analisar o conjunto sob a ótica de engenharia, torna-se evidente que a solda orbital não é apenas uma “técnica automatizada”. Trata-se de um sistema integrado de controle térmico, geométrico e atmosférico, desenvolvido para reduzir variáveis, preservar propriedades metalúrgicas e garantir integridade estrutural em aplicações críticas.
