Um regulador de pressão ajusta a passagem de um gás ou líquido para controlar a pressão em determinado ponto do sistema. Nós, da Tecflux, fornecemos reguladores de pressão Swagelok para gases e líquidos e apoiamos empresas brasileiras na avaliação das condições de cada aplicação. A Swagelok fabrica os componentes, enquanto atuamos como sua distribuidora exclusiva no Brasil, com fornecimento local e suporte técnico especializado.
Embora pressão e vazão estejam relacionadas, o regulador controla a pressão, não a vazão diretamente. O componente responde às mudanças que ocorrem no sistema e ajusta sua abertura para buscar o equilíbrio entre as forças internas.
Por isso, o engenheiro deve analisar não apenas a pressão nominal, mas também a vazão, o fluido, a temperatura e o comportamento esperado do processo. Essa distinção também aparece no material técnico oficial da Swagelok sobre como escolher um regulador de pressão.
Sumário
Por que o controle de pressão é decisivo?
Muitos sistemas industriais recebem gases ou líquidos em uma pressão superior àquela aceita pelo equipamento ou pelo ponto de uso. Nesse cenário, o regulador reduz e controla a pressão antes que o fluido avance pelo processo. Sem uma seleção adequada, o sistema pode apresentar instabilidade operacional, desempenho abaixo do esperado ou exposição desnecessária de componentes sensíveis a condições inadequadas.
Entretanto, não devemos interpretar o regulador como um dispositivo capaz de manter uma pressão absolutamente invariável em qualquer situação. Seu desempenho depende do projeto, do dimensionamento e das alterações de pressão de entrada e vazão. Portanto, nós avaliamos cada aplicação considerando a faixa completa de operação, não somente um ponto isolado.
Como um regulador de pressão funciona internamente?
O funcionamento resulta do equilíbrio entre três grupos de componentes. Mesmo que existam diferentes projetos, materiais e configurações, a maioria dos reguladores utiliza elementos com funções equivalentes:
- Mecanismo de carregamento: aplica a força de ajuste, normalmente por meio de uma mola ou pressão de dome.
- Elemento sensor: utiliza um diafragma ou pistão para responder às mudanças de pressão.
- Elemento de controle: inclui o assento e o poppet, que modificam a passagem do fluido pelo orifício.
Quando o elemento sensor identifica uma mudança, ele movimenta o poppet em relação ao assento. Se o poppet se afasta do assento, a passagem disponível aumenta. Quando ele se aproxima, a passagem diminui. Ao mesmo tempo, o mecanismo de carregamento estabelece a força que servirá como referência para a pressão ajustada. Os três elementos trabalham continuamente para recuperar o equilíbrio depois de uma alteração no sistema.
Os reguladores de pressão com acionamento por dome, por exemplo, utilizam pressão de fluido sobre o elemento sensor em vez de depender somente da ação manual de uma mola. Essa configuração pode atender aplicações que exigem controle remoto, automação ou respostas específicas às condições operacionais.
Pressão de entrada e vazão alteram a pressão de saída?
Sim. Quando a vazão aumenta, a pressão de saída pode diminuir. Esse comportamento recebe o nome de droop. Ele aparece nas curvas de desempenho como uma inclinação descendente e varia conforme o projeto, a faixa de controle, a pressão de entrada e o dimensionamento do regulador. Nós consideramos esse efeito durante a seleção porque um modelo inadequado pode operar fora da faixa útil para o processo.
As variações na pressão de entrada também influenciam a saída. Esse fenômeno é conhecido como efeito da pressão de suprimento, ou Supply Pressure Effect. Em sistemas alimentados por cilindros de gás, por exemplo, a pressão da fonte diminui gradualmente durante o consumo.
Como consequência, a pressão de saída também pode sofrer alterações, dependendo da construção e da configuração do regulador. A Swagelok detalha esse comportamento no conteúdo técnico sobre como gerenciar o efeito da pressão de suprimento.
Redutor de pressão e back-pressure têm funções diferentes
Um regulador redutor controla a pressão a jusante, ou seja, depois do componente. Ele recebe uma pressão mais alta na entrada e a reduz para uma faixa adequada ao processo. Os reguladores redutores de pressão Swagelok estão disponíveis em configurações para gases, líquidos, aplicações de alta pureza e processos com diferentes necessidades de vazão.
Já o regulador back-pressure controla a pressão a montante. Ele percebe a pressão antes do componente e abre quando ela supera o valor definido, permitindo a passagem do fluido. Por isso, os reguladores back-pressure Swagelok podem ser aplicados em sistemas analíticos ou de processo que precisam controlar a pressão na linha de entrada.
A escolha entre as duas categorias depende do lado do sistema no qual a pressão precisa ser controlada. Um redutor não substitui automaticamente um back-pressure, mesmo quando os valores nominais parecem compatíveis.
Quando utilizar um ou dois estágios?
Um regulador de estágio único realiza a redução de pressão em uma etapa. Essa configuração atende muitas aplicações quando as variações na entrada não comprometem o desempenho necessário na saída.

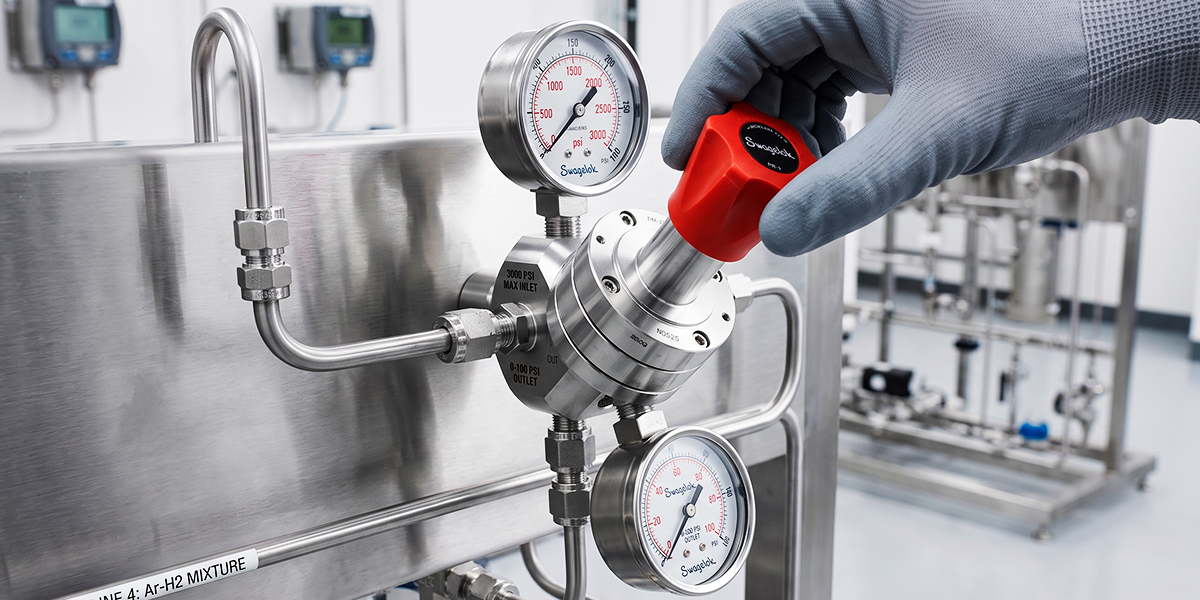

Por outro lado, um regulador de dois estágios realiza duas reduções dentro do mesmo conjunto. A primeira etapa recebe a maior variação da fonte e entrega uma pressão intermediária. Em seguida, a segunda etapa trabalha com uma variação menor e reduz sua influência sobre a pressão final. A Swagelok apresenta a Série KCY como uma solução de dois estágios para aplicações de menor vazão, incluindo sistemas de instrumentação analítica.
(foto série KCY)
Portanto, um modelo de dois estágios pode ser indicado quando o processo precisa limitar os efeitos da redução progressiva da pressão de entrada, especialmente em sistemas alimentados por cilindros.
Como selecionar o regulador adequado?
Antes de recomendar uma configuração, nossa equipe reúne os dados que determinam a compatibilidade e o desempenho do componente. Entre os principais critérios, avaliamos:
- O gás ou líquido que passará pelo regulador.
- As pressões mínima, normal e máxima na entrada.
- A faixa de pressão necessária na saída.
- As vazões mínima, normal e máxima do processo.
- A temperatura do fluido e do ambiente.
- A compatibilidade dos materiais de corpo, assento e vedação.
- O tipo e o tamanho das conexões de entrada e saída.
- A necessidade de alívio, vent, acionamento remoto ou automação.
Essas informações ajudam a definir o tipo de regulador, o elemento sensor, o método de carregamento e a faixa de controle. Além disso, o dimensionamento correto evita escolher um componente apenas por sua pressão máxima. O nosso conteúdo sobre como escolher o tipo certo de regulador de pressão apresenta exemplos para diferentes condições industriais.
Encontre uma solução compatível com seu sistema
A seleção de um regulador de pressão exige uma visão completa da aplicação. Pressão nominal, isoladamente, não define o desempenho. Vazão, temperatura, fluido, materiais, droop e variações da fonte também participam da decisão.
Nós, da Tecflux, fornecemos reguladores de pressão Swagelok em diferentes configurações, incluindo modelos redutores, back-pressure, acionados por mola, carregados por dome e soluções especiais. Conheça nossas soluções em reguladores de pressão ou fale com nossa equipe técnica para avaliar as condições do seu sistema.
